Спецификации FC

• MCU: STM32F405RGT6, 168 МГц, 1 Мб Flash
• IMU: ICM42688-P
• Баро: SPL06-001
• OSD: AT7456E
• Черный ящик: слот для карты MicroSD
• 6x UARTs, 1x вариант Softserial_Tx (INAV)
• 12х ШИМ выходы
• 1x I2C
• 4x ADC (VBAT, ток, RSSI, скорость полета)
• 1 запасная шестерня
• Удлинитель USB/Beep с Type-C(USB2.0)
• Встроенный инвертор на UART2-RX для ввода SBUS
• Переключаемый Двойной вход камеры

Прошивка FC

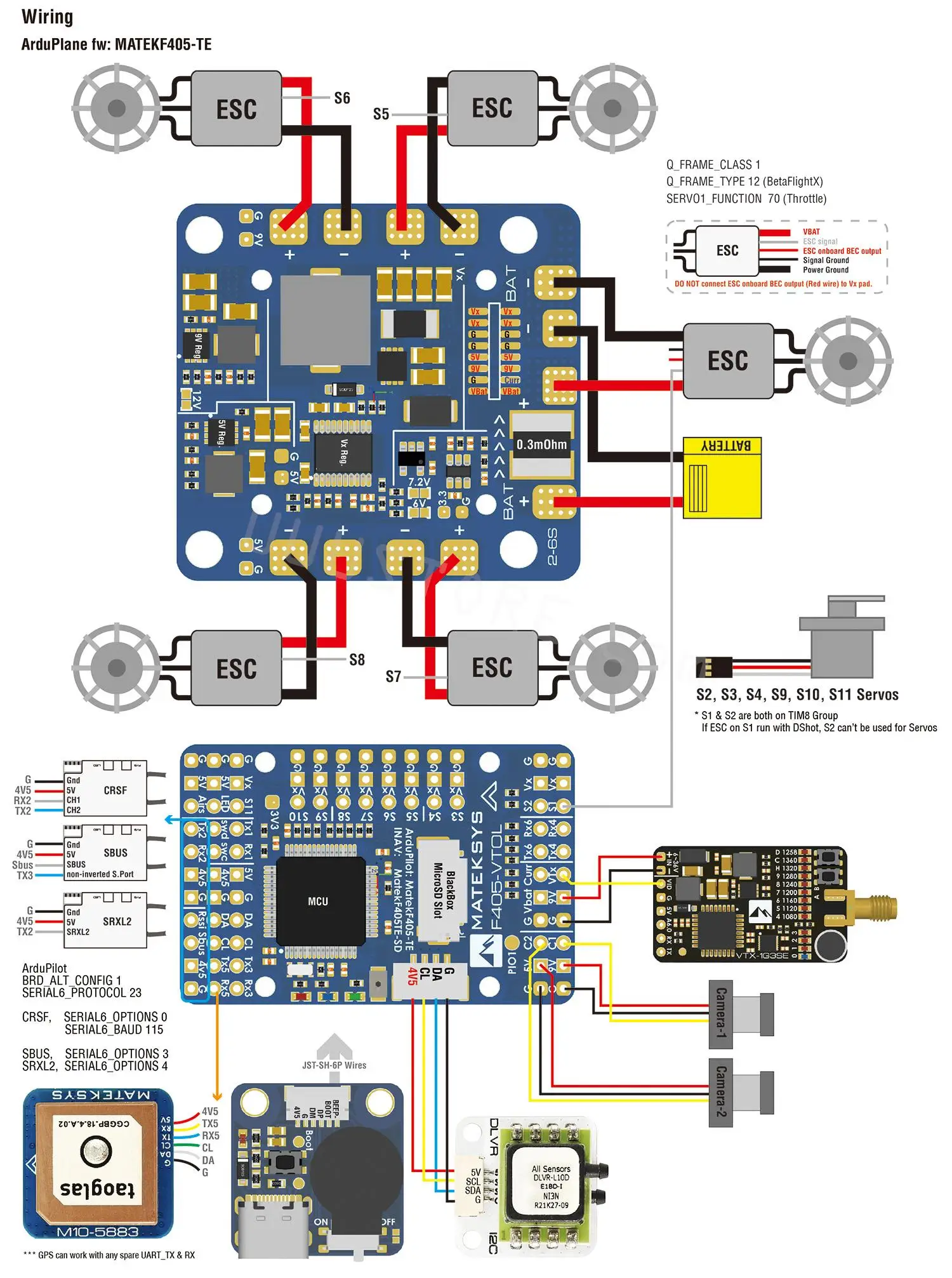

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE_SD (INAV 5,0 или более новый)

PDB

• Вход Диапазон напряжения: 6,8 ~ 30V (для детей в возрасте от 2 до 6S LiPo)
• Резистор: 100A непрерывный, 220A пиковый
• 5x ESC колодки питания, всего 100A непрерывный
• Поддержка непрерывной нагрузки до 100A на ESC pad возле датчика резистор тока
• Поддержка непрерывной нагрузки до 30A и пика 50A на каждый ESC pad квадрокоптера
• Разделитель напряжения батареи 1K:20K (масштаб 2100 in INAV, BATT_VOLT_MULT 21,0 in ArduPilot)
• В настоящее время Senor: 220A, 3,3 V ADC (чаша весов 150 в INAV, 66,7 A/V в ArduPilot)

Выход BEC 5V

• Предназначен для полетного контроллера, приемника, OSD, камеры, зуммера, 2812 LED_Strip, зуммера, gps-модуля, скорости полета
• Непрерывный ток: 2 А

BEC 9 В/12V Выход

• Предназначен для видеопередатчика, камеры, карданного шарнира и т. Д.
• Непрерывный ток: 2 А
• 12 В вариант с перемычкой
• Для стабильного выхода 9 В/12 В Входное напряжение должно> Выходное напряжение + 1 в

Выход BEC Vx

• Предназначен для сервоприводов
• Напряжение Регулируемый 5V по умолчанию, 6V или 7,2 V через перемычки
• Непрерывный ток: 8 Ампер, 10А ПИК
• Для стабильного выхода Vx входное напряжение должно> Vx напряжение + 1 в

BEC 3,3 V выход

• Предназначен для Баро/модуля компаса и внешний 3,3 V периферийные устройства
• Линейный регулятор
• Непрерывный ток: 200 мА

Физический

• Крепление: 25×25 мм-Φ2 мм, 35×35 мм-Φ4мм
• Размеры: 45x42x15 мм
• Вес: 25 г w/ USB/buzzer адаптер

Включая

• 1x F405-VTOL
• 1x USB(Type-C)/звуковой сигнал (пассивный зуммер) Удлинитель + 20 см JST-SH-6P JST-SH-6P кабель для USB удлинитель.
• 1×20 см JST-GH-4P в JST-GH-4P кабель для I2C порта
• 1x Rubycon ZLH 35В 470 мкФ конденсатор с алюминиевой крышкой
• Dupont 2,54 шпильки (доска поставляется отпаял)

F405-VTOL руководство по быстрому запускуPDF

http://www.mateksys.com/downloads/Manual/F405-VTOL_Manual.pdf
