Антенны всенаправленные горизонтальной поляризации 360 гор х 90 верт. КУ ~1 дБи. Версия 2
на разные частоты 1160. Версия с коррекцией на клей и EPP.
Антенны для встраивания\вклеивания в крыло, так и размещение на базовой станции.

Данные антенны для использования в видео линке 1,16 ГГц. Рабочее положение горизонтальное!, рабочий сектор 360 градусов в горизонте и 90 градусов по вертикали (угол на 30 градусов шире диполя !), КУ около 1 дБи.

Оптимально работают с

A) аналогичной антенной горизонтальной! поляризации.

Б) любыми подходящими по частоте патч или яги-уда антеннами в положении горизонтальной! поляризации.

Наиболее удачное решение, это видео горизонтальной поляризации и РУ вертикальной поляризации. Таким образом взаимное влияние ослабляется на 15-25 дБ. То есть на борту видео передатчик заметно меньше влияет на прием РУ, а на земле РУ заметно меньше влияет на видеоприем.

Все антенны тестируются перед продажей.

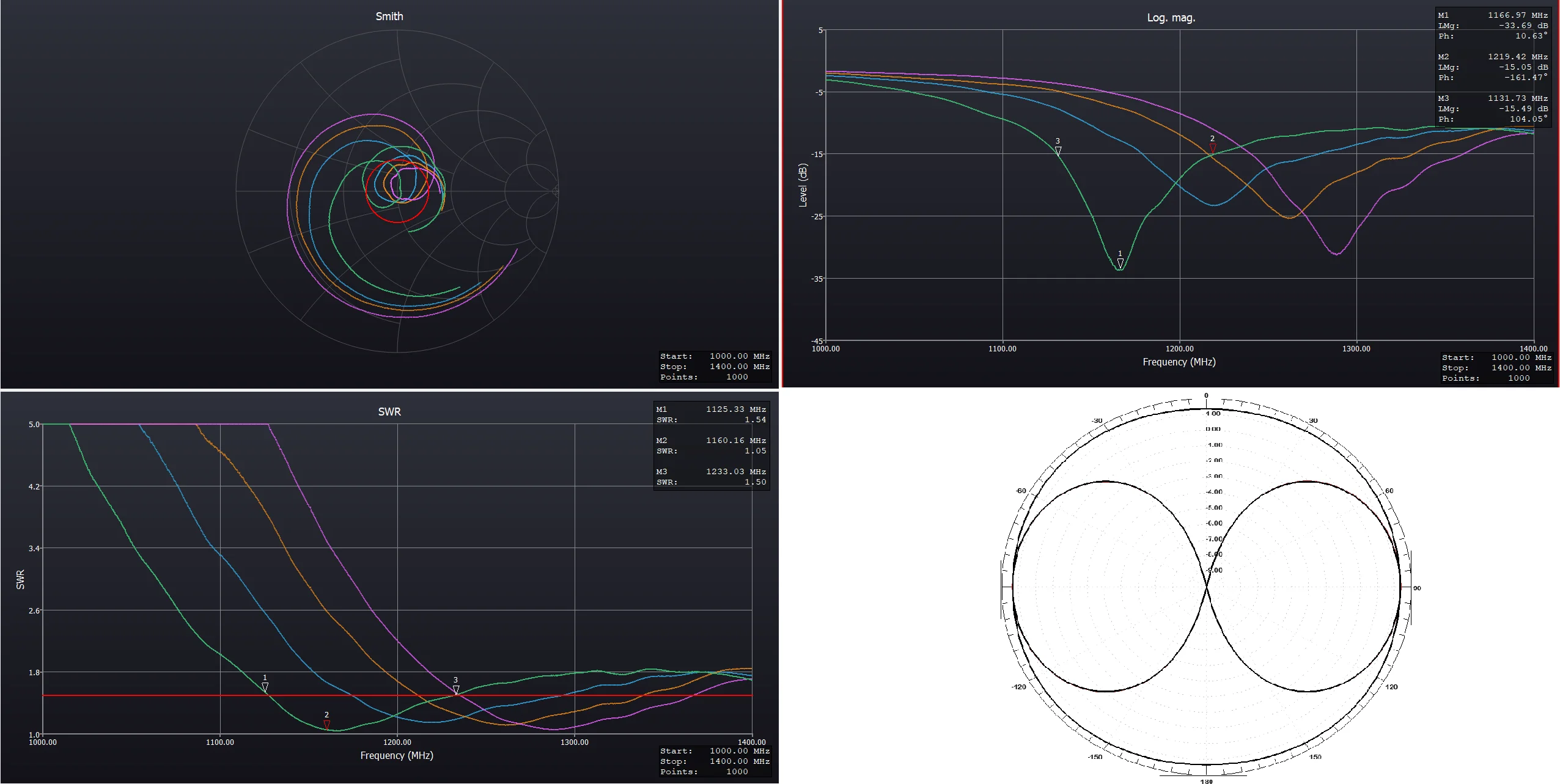

Антенны довольно широкополосные, около 180 МГц полоса по КСВ < 1.5.

Omnidirectional Horizontal Polarized Antenna (with wide band balun) for long range fpv.

360 H(Omni) х 90 V, ~1 dBi, VSWR <1.35

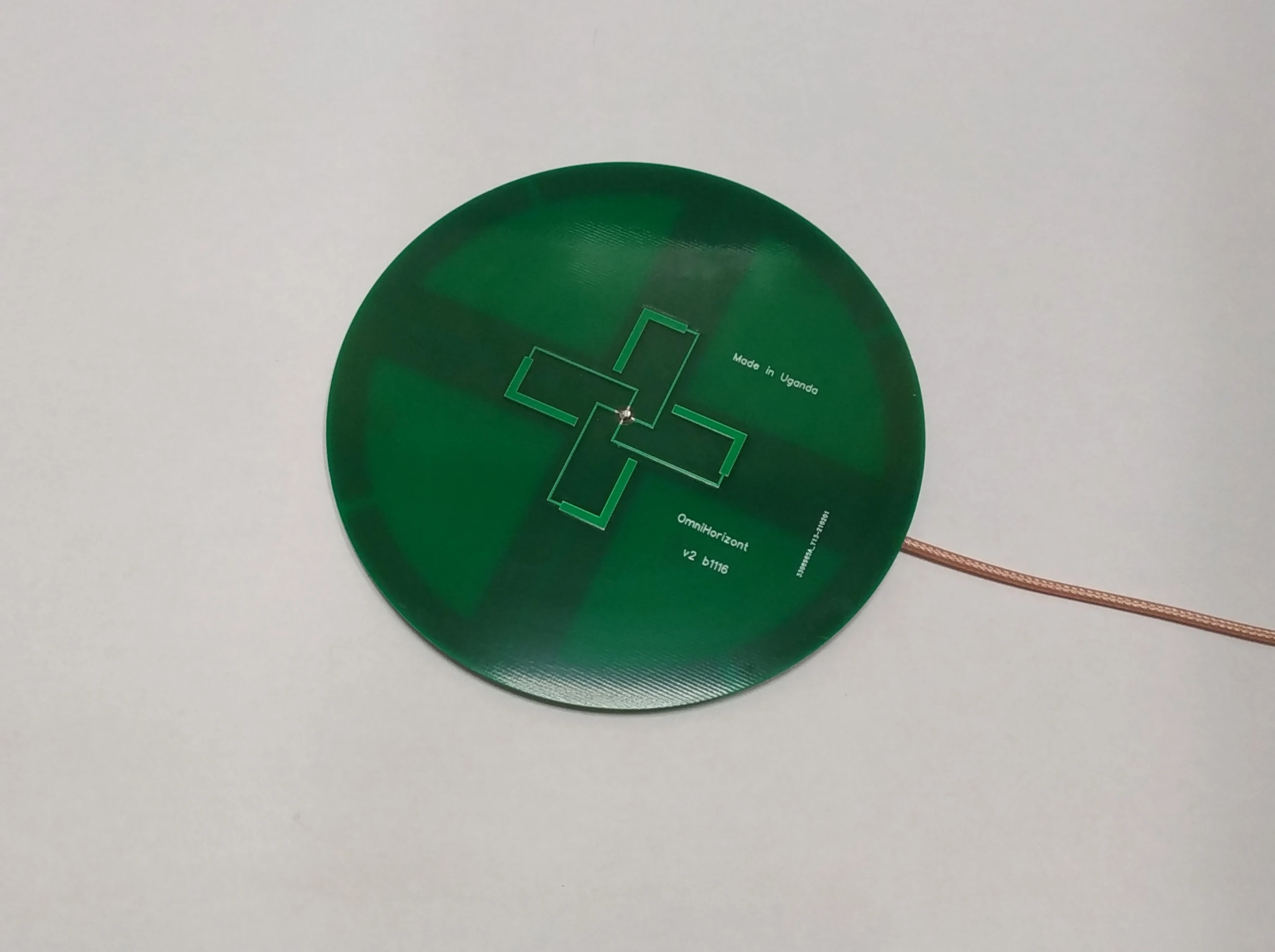

Два варианта исполнения

c разъемом SMA

и боковое исполнение, максимальная толщина в месте выхода кабеля всего 5 мм

Для бокового исполнения длина кабеля RG-316 25 см или 50 см, на конце кабеля SMA (длину пишите в комментариях)

Для полетов по лесу или за лесом рекомендую ознакомится с

Ослабление сигналов растительностью

https://disk.yandex.ru/i/OIVArWMvjsohbw

Forest Loss – Документация по ослаблению радио сигнала.
