Описание:
Название бренда: Sonicmodell
Наименование товара: AR Wing Pro
Материал: высокое качество EPP
Размах крыльев: 1000 мм (39,37 »)
Длина: 450 мм (17,71 »)
-
Комбо-конфигурация Sonicmodell:
-
Двигатель: SUNNYSKY X2216-III X2216 2216 1400KV мотор Long Short Shalft 3-4S Brushless Motor RC Drone Aircraft
-
ESC: GARTT YPG 40A бесщеточный электронный регулятор скорости ESC Высокое качество для 450 450 lвертолета Fixwing
-
Сервопривод: 2 шт. Высокоскоростной Металлический сервопривод EMAX ES08MDII ES08MD II 12g/1,6/2,0 кг/см
-
Видео передатчик: Foxeer Reaper Extreme VTX 2,5Вт 5,8ГГц 40 каналов VTX FPV
-
Камера: Foxeer Cat 3 Mini FPV Мини с низкой задержкой низкий уровень шума 1200TVL 0.00001Lux FPV Ночная камера 2,1 мм PAL/NTSC 4:3/16:9
-
Антенна: Foxeer антенна Lollipop 4 V4 FPV 5,8G 7,2 дБи короткая RHCP SMA RPSMA UFL MMCX
-
GPS: Компас Matek GNSS COMPASS M10-5883 GPS FPV
-
Пропеллер: Sonicmodell AR Wing Pro FPV RC высокое качество предварительно сбалансированный 8*5 8050 пропеллер
-
Приёмник управления: TBS Crossfire Nano Rx Pro — FPV LONG RANGE DRONE RECEIVER Оригинальная профессиональный приемник 500 мощностью 915/868 дальнего радиуса действия
-
Полётный контроллер: MATEK H743-WLITE Lite ArduPilot INAV 2-6S LIPO Flight Controller для RC Multirotor Aircraft Fixed-Wing
Возможности прошивки INAV:
-Полная стабилизация полёта
-Переключение меню OSD и показать чистую картинку
-Навигация в полёте и всегда видите от куда вы взлетели
-Показывает как далеко вы улетели от дома и сколько вообще пролетели
-Показывает высоту полёта
-При не штатной ситуации он сам прилетит домой, возврат домой
-Пищалка для поиска в траве
-Программное управление и настройка с ноутбука
-Настройка с пульта
-Полёт по точкам, когда вы полностью отдаёте его автоматизации и он сам летает по тем точкам, что вы ему указали.
-Удержание курса, вы его направили и он сам будет лететь в нужном направлении
-Возможность записи видео с OSD прямо на борту, есть DVR
-Контроль расхода батареи
Рекомендуемый аккумулятор:4S 3200-3500 мАч Lipo, ZOHD Lionpack 18650 4S2P 7000 мАч
Рекомендуемая Летающая способность:
Минимальная Рекомендуемая скорость: 31 км/ч
Максимальная скорость (с комплектом питания SM): 130 км/ч
Скорость круиза (с комбо мощности Sonicmodell): 75/80 км/ч @ 5.5A
Макс. Скорость протестирована без несущей конструкции: 220 км/ч без повреждения конструкции или скручивания на подъеме
Макс. Рекомендуемый вес взлета (с комбо мощности SONICMODELL): 1425 граммов
Для тренировки реакции на элевонов: 1,5-2 мм на уровне
Рекомендуется Макс. Броски: 12 мм
Особенности:
-1-е крыло первого в мире FPV с выделенной носовой камерой и основным отсеком люка для системы воздушного блока DJI HD, не нужно никаких разрезов или DIY, чтобы соответствовать системе DJI.
-Аэродинамический дизайн FPV карман в обеих сторонах фюзеляжа, с высокой эффективной системой воздушного охлаждения NACA, чтобы обеспечить работу FPV шестерни в отличном состоянии.
-Формованный жестким EPP материалом, встроенный CF spar для улучшения, супер стабильный Летающий потенциал и ударопрочность.
-Дополнительный носовой и боковой отсек камеры и главный люк, совместимый со всеми FPV и AIO камерами на рынке.
-Слот для носовой камеры совместим со всеми hd-камерами аукциона (для Gopro, DJI, Runcam и т. д.) на рынке.
-Несколько туннелей внутри всех бухт quipment, легко раскладывается между каждой бухтой.
-Съемное основное крыло и наконечник крыла, сборка без клея, портативная для наружного полета.
-Встроенный стержень CF в ailerons обеспечит точность и четкое действие ваших входов.
-Высокоточная система управления мячом обеспечивает быструю и быструю реакцию на контроль.
-Специальная конструкция «встроенный сервопривод» защитит вашу серворукоятку от удара.
-Большой отсек батареи для длительного времени полета и больше комнат для различных контроллеров полета.
-Приличный задний отсек для ESC, изолирует помехи от другого FPV оборудование.
-Встроенная пластина внутри фюзеляжа для дополнительного улучшения.
-Дополнительные CA петли для DIY принесут вам более жесткий и гибкий контроль.
-Оптимизированная конструкция воздушного охлаждения защитит ваше снаряжение от перегрева.
Видео передатчик Foxeer Reaper Extreme VTX 2,5Вт 5,8ГГц 40 каналов VTX FPV
Описание
Должна быть сопряжена с хорошими антеннами, чтобы избежать самоколебания, чтобы убить VTx
| Название | Жнец Экстрим |
| Входное напряжение | 7 ~ 36 В |
| Выходное напряжение | 5 В |
| Каналы | 40CH |
| Мощность | Pit/25mW/200mW/500mW/1,5 W/2,5 W |
| Вес | 13 г |
| Размеры | 36*27,5*8 мм |
| Потребление | 1.2A/9V |
GPS Компас Matek GNSS COMPASS M10-5883 FPV
Описание
M10-5883 использует многоволоконные ГНСС, работающие от u-blox MAX-M10S.
MAX-M10S поддерживает одновременный прием четырех GNSS (GPS, GLONASS, Galileo и BeiDou). Большое количество видимых сателлитов позволяет приемнику выбирать лучшие сигналы. Это увеличивает доступность позиции, в частности, в сложных условиях, таких как в глубоких городских каньонах. Технология u-blox Super-S (Super-Signal) обеспечивает большую чувствительность RF и может улучшить точность динамического положения с небольшими антеннами или в сценах без линии обзора. Для максимальной чувствительности в конструкции пассивной антенны Модуль MAX-M10S интегрирует LNA, за которым следует фильтр пилы в пути RF.
Более подробную информацию о MAX-M10S, пожалуйста, посмотрите на страницу u-blox MAX-M10S
Технические характеристики
GNSS u-blox MAX-M10S (GPS, GLONASS, Galileo и BeiDou)
Магнитный компас QMC5883L
Патч-антенна 18*18*4 мм
Диапазон входного напряжения: 4 ~ 9 В (5 В pad/pin)
Потребляемая мощность: 13 мА
UART baudrate: 9600 по умолчанию
Рабочая температура: -20 ~ 80 °C
Интерфейс UART(TX, RX) для GNSS MAX-M10S
I2C(DA, CL) интерфейс для компаса QMC5883L
JST-GH-6P соединитель (SM06B-GHS-TB)
GNSS PPS светодиодный, зеленый. (Крепится после включения M10-5883, мигает (1 Гц), когда GNSS получает 3D исправление)
23 мм * 23 мм * 10 мм
9 г
M10-5883_step.zip
Включает в себя
1x M10-5883
1x JST-GH-6P JST-GH-6P 20 см силиконовый провод
Проводка и настройки
M10-5883 от 5 В до контроллера полета 4 ~ 9 в
M10-5883 RX к полетному контроллеру UART_TX
M10-5883TX к полетному контроллеру UART_RX
M10-5883 CL к полетному контроллеру I2C_SCL
M10-5883 DA к полетному контроллеру I2C_SDA
M10-5883 G к полетному контроллеру GND
Советы и Примечания
Выравнивание компаса (стрелка вперед и плоское крепление): наклонение магнитометра настоятельно не рекомендуется!
INAV/BetaFLight: CW 270 ° Flip, когда Полетный контроллер стрелок также обращен вперед.
Ardupilot/Миссия Планировщик: вращение нет.
Протокол: Ublox 5 Гц или NMEA 1 Гц
——-
Требуется INAV 5.0.0, Betaflight 4.3.0, ArduPilot 4,1 или новее.
Конфигурация по умолчанию на MAX-M10S с ublox FW 5,1-это одновременный прием GPS, Galileo и BeiDou B1I с поддержкой QZSS и SBAS. По умолчанию ГЛОНАСС отключен.
Beidou B1I (1561,098 МГц) и GLONASS не могут быть включены одновременно. Beidou B1C (1575,42 МГц) и GLONASS могут быть включены одновременно. Прошивка контроллера полета (INAV, Betaflight, ArduPilot) не поддерживает Beidou B1C на данный момент. Таким образом, MAX-M10S не может получить ГЛОНАСС, когда он работает с полетным контроллером (fw INAV, Betaflight, ArduPilot) .
С GPS, Galileo и BeiDou B1I с QZSS и SBAS, MAX-M10s могут получать более чем 30 Sats с HDOP вплоть до 0,55.
Начните с u-blox GNSS FW3.01, timepulse выровнен со временем UTC и это время установлено допустимым только после загрузки leap second. Это может занять до 12,5 мин. Вероятно, PPS светодиодный не будет мигать сразу после GPS имеет 3D фиксированной.
M10-5883 обеспечивает возможность сброса приемника. Прокладка «RST» к земле в течение не менее 100 мс вызовет холодный запуск. Сброс удалит всю информацию и вызовет холодный запуск. Он должен использоваться только как вариант восстановления.
——-
Убедитесь, что Компас/магнитометр находится на расстоянии 10 см от линий электропередачи/ESC/моторов/железного материала
Царапины на керамической антенне являются результатом настройки антенны.
HD камеры (Gopro, Split, Tarsier и т. Д.) могут мешать gps-сигналу, попробуйте выключить hd-камеру до GPS 3D фиксации
Есть сообщения, что Frsky X8R может мешать GPS M9N. Если вы используете X8R и GPS, не можете заблокировать 3D. Выключение питания X8R затем тест.
Foxeer Cat 3 Mini FPV Мини с низкой задержкой низкий уровень шума 1200TVL 0.00001Lux FPV Ночная камера 2,1 мм PAL/NTSC 4:3/16:9
Ночная камера Foxeer Cat 3 Mini FPV
Параметры:
Тип датчика: CMOS 1/3
Масштаб: переключаемый 4:3/16:9
ТВ система: PAL/ NTSC переключаемый
Разрешение: 1200TVL
FOV:
4:3 FOV-H 100 ° FOV-D 125 °
16:9 FOV-H 100 ° FOV-D 115 °
Скорость затвора (CCD IRIS): PAL: 1/25 sec 1/10000 сек; NTSC: 1/30 〜 1/10000 сек
Видео выход: CVBS
Баланс белого: Авто
DNR: 3DNR
WDR: 100 дБ
Дневная/ночная смена: EXT/ Auto/ Color/ B & W
Полет OSD: напряжение/название камеры/время
Требования к питанию: DC 4,6 V 〜 20V
Язык
Английский/PYCCKNN / ESPANOL/ITALIANO/
Французкий/POLSKIM/Португальский/日本语
Рабочая температура: -10 °C ~ + 50 °C RH90 % MAX
Рабочая влажность: 20-80%
Температура хранения: -20 °C ~ + 70 °C
Влажность хранения: 20-95%
Сжатие: 95ма 15% 15% @ DC12V
Размеры (мм) 22*22 мм
Вес (г): 12,2
MATEK H743-WLITE Lite ArduPilot INAV 2-6S LIPO Flight Controller для RC Multirotor Aircraft Fixed-Wing
Спецификации FC
- MCU: STM32H743VIH6, 480 МГц, 512кб RAM, 2 Мб Flash
- IMU: ICM42688-P
- Баро: DPS310 (I2C2)
- OSD: AT7456E
- Черный ящик: слот для карты MicroSD (SDIO)
- 7x Uarts (1,2,3,4,6,7,8) со встроенным инверсии.
- 13х ШИМ выходы (12 + светодиодный)
- 6x ADC (VBAT, текущий, RSSI, аналоговый AirSpeed, VB2, CU2)
- 3x светодиодов для FC статус (синий, красный) и 3,3 V Индикатор (красный)
- 2x I2C
- 1х банка
- Удлинитель USB/Beep с Type-C(USB2.0)
- Переключатель с двумя входами камеры
- 9 в (12 В) для выключателя питания VTX
- Высокоточный ток, диапазон 220а
- ADC VB2 делитель напряжения: 1K:20K
- ADC регулятор скорости воздушного напряжения: 20K:20K
Прошивка FC
- INAV: MATEKH743
- ArduPilot: MATEKH743
PDB
- Вход Диапазон напряжения: 6,8 ~ 30V (для детей в возрасте от 2 до 6S LiPo)
- 1x электроколодки ESC
- Разделитель напряжения батареи 1K:20K (масштаб 2100 in INAV, BATT_VOLT_MULT 21,0 in ArduPilot)
- В настоящее время Senor: 220A, 3,3 V ADC (чаша весов 150 в INAV, 66,7 A/V в ArduPilot)
- Резистор: 90A непрерывный, 220A пиковый
Выход BEC 5V
- Предназначен для полетного контроллера, приемника, OSD, камеры, зуммера, 2812 LED_Strip, зуммера, gps-модуля, скорости полета
- Непрерывный ток: 2 А, Макс. 3 А
BEC 9 В/12V Выход
- Предназначен для видеопередатчика, камеры, карданного шарнира и т. Д.
- Непрерывный ток: 2 А, Макс. 3 А
- 12 В вариант с перемычкой
- Для стабильного выхода 9 В/12 В Входное напряжение должно> Выходное напряжение + 1 в
Выход BEC Vx
- Предназначен для сервоприводов
- Напряжение Регулируемый 5V по умолчанию, 6V или 7,2 V через перемычки
- Непрерывный ток: 8 Ампер, Макс. 10 А
- Для стабильного выхода Vx входное напряжение должно> Vx напряжение + 1 в
BEC 3,3 V выход
- Предназначен для Баро/модуля компаса и внешний 3,3 V периферийные устройства
- Линейный регулятор
- Непрерывный ток: 200 мА
Физический
- Крепление: 25×25 мм, Φ2 мм
- Размеры: 44x29x14,5 мм
- Вес: 22g w/ USB/buzzer адаптер
Включая
- 1x H743-WLITE
- 1x USB(Type-C)/звуковой сигнал (пассивный зуммер) Удлинитель
- 1×20 см JST-SH-6P в JST-SH-6P кабель для USB удлинитель.
- 2×20 см JST-GH-4P в JST-GH-4P кабель для CAN & I2C порта
- 1x Rubycon ZLH 35В 470 мкФ конденсатор с алюминиевой крышкой
- Dupont 2,54 шпильки(Плата поставляется без пайки)
TBS Crossfire Nano Rx Pro — FPV LONG RANGE DRONE RECEIVER Оригинальная профессиональный приемник 500 мощностью 915/868 дальнего радиуса действия
Артикул: tbs crossfire nano rx pro рецепторы
Параметры: Выходная мощность: до 500мВт Вес: 0,8 г (только для приемного устройства) Входная мощность: + 3,3 В Li-Ion 8,4 В Запрос: ипрос: ипрос : 11 мм x 18 мм
Важное: 20-кратная мощность по сравнению со стандартом nano rx . Чем выше выход телеметрии . Выходная мощность 500 мВт (нисходящая линия связи) .
Оборудование Blacksheep снова набирает обороты в игре на дальние/ультравысокие частоты без каких-либо конкурентов! TBS Crossfire Nano Rx Pro имеет более высокую выходную мощность телеметрии, чем де-факто стандартный fpv-приемник. Он обладает выходной мощностью до 500 мВт и обеспечит выполнение ваших 50-километровых полетов без потери данных телеметрии. В профессиональной версии TBS увеличивает выходную мощность телеметрии (нисходящий канал) без дальнейшего сжатия. Тот же форм-фактор, та же распиновка, но в 20 раз мощнее! Конечным результатом является полнодиапазонный приемник самого маленького размера из всех приемников с невероятно увеличенной выходной мощностью!

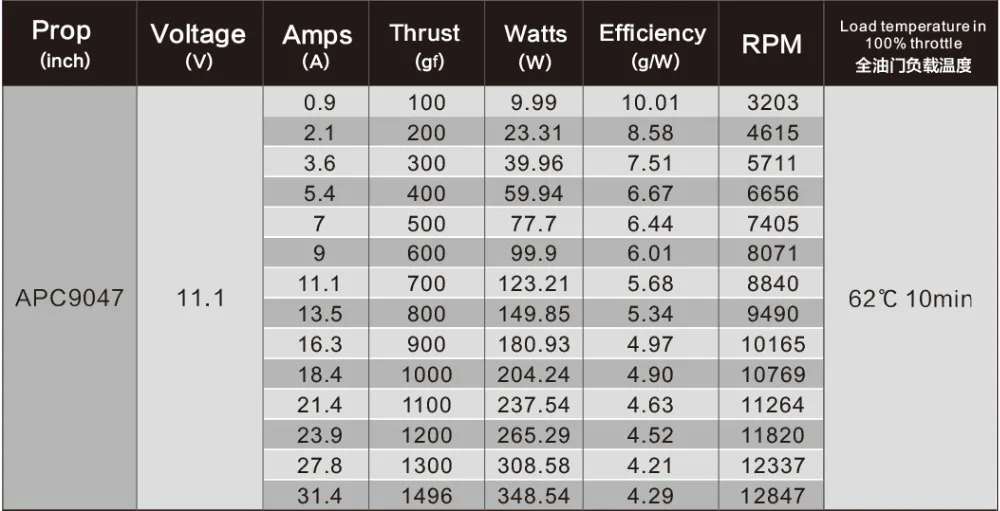

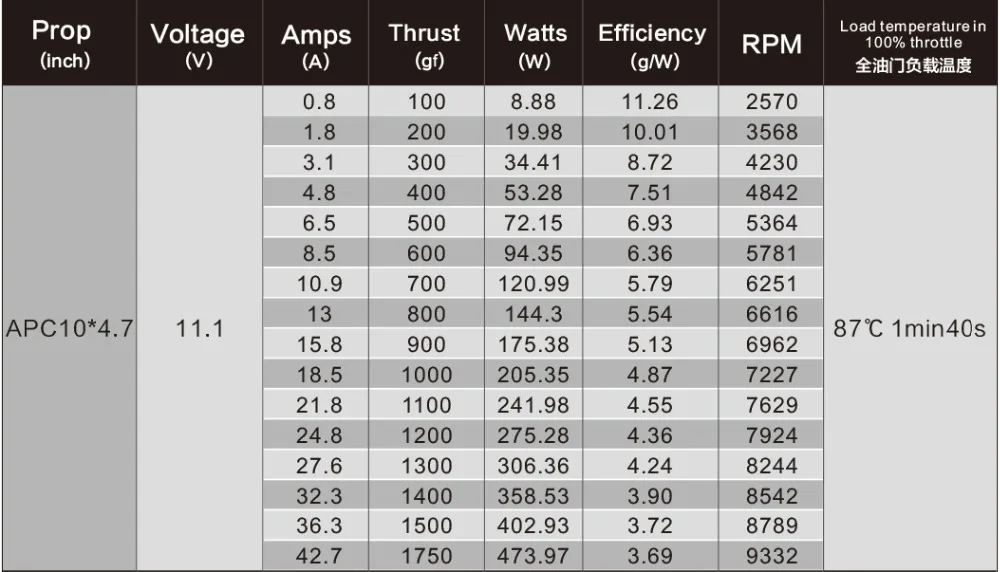

SUNNYSKY X2216-III X2216 2216 1400KV мотор Long Short Shalft 3-4S Brushless Motor RC Drone Aircraft
GARTT YPG 40A бесщеточный электронный регулятор скорости ESC Высокое качество для 450 450 lвертолета Fixwing
Супер гладкий мягкий старт,
Наряду с его сверхвысоким разрешением, дроссельная заслонка поставляет Этот ESC в свой класс!
Серия YPG ESCs не только предлагает отличную производительность для вертолетов, они также
Хорошо подходит для использования с фиксированным крылом с целым комплектом программ abc
Особенности:
Мощный 5,5 V/5A коммутацией BEC
Дополнительная карта программирования для удобной установки
СУПЕР ТОНКОЕ разрешение дроссельной заслонки обеспечивает первоклассную и высокоточную линейность
Супер плавный Регулируемый режим пуска
Постоянный режим RPM (режим governor)
Регулируемый тормоз F3A.
3 шага Регулируемый нормальный EMF тормоз
Высокая способность анти-помех
Защита от отключения низкого напряжения с автоматической регулировкой для NiCd/NiMH/li-ion/LiPo/LiFePO4
Вариант мягкого отключения при низком напряжении, замедляет скорость вращения двигателя, а не жесткое отключение (LVC)
Отключение низкого напряжения может быть отключено
Переменное выключенное напряжение/ячейка
Активная свободная обмотка обеспечивает неограниченную возможность «частичной нагрузки»
Светодиодный дисплей состояния
Регулируемая синхронизация двигателя от 0 до 30
Блокированная защита вращения (определяет заглушенный двигатель и останавливает вращение двигателя)
Реверсивный двигатель от ESC (нет необходимости менять провода ESC/Motor)
Защита от перегрева и сигнализация от перегрузки
Сигнал дроссельной заслонки теряет защиту. Если сигнал потерян в течение 3 секунд, питание автоматически отключится.
Безопасное включение. (Двигатель не запустится до тех пор, пока дроссельная заслонка не вернется в самое низкое положение)
*** Этот ESC совместим как с вертолетом, так и с моделями самолетов. ***
Характеристики:
Максимальный ток тока: 40A
Максимальный ток разрыва: 50A в течение 10 секунд
Входное напряжение: 2-6 ячеек li-XX или 6-16 Ni-mh/Ni-Cd батареи
Выводного чипа: 5,5 V/5A коммутацией BEC
ШИМ: 8 ~ 16 кГц
Макс. Об/мин: 240000 об/мин для 2 полюсов бесщеточный двигатель
Размер печатной платы: 50x25x12мм
Вес: 43 г (включая провода)
Высокоскоростной Металлический сервопривод EMAX ES08MDII ES08MD II 12g/1,6/2,0 кг/см
Sonicmodell AR Wing Pro FPV RC запасная часть высокое качество предварительно сбалансированный 8*5 8050 пропеллер
Описание:
Бренд: SonicModell
Название товара: высококачественный предварительно сбалансированный пропеллер 8*5
Подходит: для радиоуправляемого летающего крыла Sonicmodell AR Wing Pro 1000 мм размах крыльев EPP FPV
Высокоскоростной Металлический сервопривод EMAX ES08MDII ES08MD II 12g/1,6/2,0 кг/см
Рабочее напряжение: 4,8 V ~ 6,0 V
Направление STD: против часовой стрелки/импульсный ход 1500 до 1900 usec
Рабочая скорость: 0,12 сек/60 ° 4,8 В; 0,10 сек/60 ° 6 в
Крутящий момент стойла: 1,6 кг. См/21,0 унций. В 4,8 В, 2,0 кг. См/28,0 унций. В 4,8 в
Мертвая полоса: 1 uSec
Шестерни Материал: металл
Длина провода соединителя: 25 см
Тип разъема: Futaba/JR совместимый
Foxeer антенна Lollipop 4 V4 FPV 5,8G 7,2 дБи короткая RHCP SMA RPSMA UFL MMCX
https://www.thingiverse.com/thing:4872603
https://www.thingiverse.com/thing:4692579
href=»https://www.youtube.com/results?search_query=AR+Wing+Pro
https://youtu.be/fFakvR2rSVk
https://youtu.be/D02bgNhXQNw
