Собранный.
Имеет разборную конструкцию. То есть сделан так, что можно полностью разобрать для транспортировки.
Заводское крепление съёмных крыльев. Хвост так же сделан мною отстёгивающимся. Сам хвост, с завода должен быть склеен, это жутко не удобно при транспортировки. В данном самолёте реализовано полная его разборка, видно крепление на видео.
Комплектация:
-Самолёт Power Dragon II размах крыльев 1200 мм полномодульный двух хвостовой EPP FPV модель самолета UAV с фиксированным крылом 2S-4S
-GPS Компас Matek GNSS COMPASS M10-5883 FPV
-SUNNYSKY X2212 III V3 KV1250 бесщеточный двигатель
-20×20 мм MATEK H743-WLITE Lite INAV 2-6S
-Hobbywing XRotor 40A APAC бесщеточный ESC 2-6S
-Высокоскоростной Металлический сервопривод EMAX ES08MDII ES08MD II 12g/1,6/2,0 кг/см
-Видео передатчик Foxeer Reaper Extreme VTX 2,5Вт 5,8ГГц 40 каналов VTX FPV
-Foxeer Cat 3 Mini FPV Мини с низкой задержкой низкий уровень шума 1200TVL 0.00001Lux FPV Ночная камера 2,1 мм PAL/NTSC 4:3/16:9
-Foxeer Lollipop 4 Plus 4 + антенна FPV 5,8G дБи Omni Антенна RHCP
-TBS Crossfire Nano Rx Pro – FPV LONG RANGE DRONE RECEIVER Оригинальная профессиональный приемник 500 мощностью 915/868 дальнего радиуса действи
Характеристики:
Название бренда: Рептилия
Наименование товара: Дракон-2
Версия: комплект, PNP
Материал: EPP
Размах крыльев: 1200 мм
Длина фюзеляжа: 700 мм
CG: 56 мм behine крыло
Размер упаковки: 470 мм * 340 мм * 210 мм
Вес: 480 грамм (без электронного оборудования)
Положение для GoPro 5/6/7: может быть установлен в головке (угол установки: -8 °)
Возможности прошивки INAV:
-Полная стабилизация полёта
-Переключение меню OSD и показать чистую картинку
-Навигация в полёте и всегда видите от куда вы взлетели
-Показывает как далеко вы улетели от дома и сколько вообще пролетели
-Показывает высоту полёта
-При не штатной ситуации он сам прилетит домой, возврат домой
-Пищалка для поиска в траве
-Программное управление и настройка с ноутбука
-Настройка с пульта
-Полёт по точкам, когда вы полностью отдаёте его автоматизации и он сам летает по тем точкам, что вы ему указали.
-Удержание курса, вы его направили и он сам будет лететь в нужном направлении
-Возможность записи видео с OSD прямо на борту, есть DVR
-Контроль расхода батареи
-
Самолёт Power Dragon II размах крыльев 1200 мм полномодульный двух хвостовой EPP FPV модель самолета UAV с фиксированным крылом 2S-4S
-
GPS Компас Matek GNSS COMPASS M10-5883 FPV
Описание
M10-5883 использует многоволоконные ГНСС, работающие от u-blox MAX-M10S.
MAX-M10S поддерживает одновременный прием четырех GNSS (GPS, GLONASS, Galileo и BeiDou). Большое количество видимых сателлитов позволяет приемнику выбирать лучшие сигналы. Это увеличивает доступность позиции, в частности, в сложных условиях, таких как в глубоких городских каньонах. Технология u-blox Super-S (Super-Signal) обеспечивает большую чувствительность RF и может улучшить точность динамического положения с небольшими антеннами или в сценах без линии обзора. Для максимальной чувствительности в конструкции пассивной антенны Модуль MAX-M10S интегрирует LNA, за которым следует фильтр пилы в пути RF.
Более подробную информацию о MAX-M10S, пожалуйста, посмотрите на страницу u-blox MAX-M10S
Технические характеристики
GNSS u-blox MAX-M10S (GPS, GLONASS, Galileo и BeiDou)
Магнитный компас QMC5883L
Патч-антенна 18*18*4 мм
Диапазон входного напряжения: 4 ~ 9 В (5 В pad/pin)
Потребляемая мощность: 13 мА
UART baudrate: 9600 по умолчанию
Рабочая температура: -20 ~ 80 °C
Интерфейс UART(TX, RX) для GNSS MAX-M10S
I2C(DA, CL) интерфейс для компаса QMC5883L
JST-GH-6P соединитель (SM06B-GHS-TB)
GNSS PPS светодиодный, зеленый. (Крепится после включения M10-5883, мигает (1 Гц), когда GNSS получает 3D исправление)
23 мм * 23 мм * 10 мм
9 г
M10-5883_step.zip
Включает в себя
1x M10-5883
1x JST-GH-6P JST-GH-6P 20 см силиконовый провод
Проводка и настройки
M10-5883 от 5 В до контроллера полета 4 ~ 9 в
M10-5883 RX к полетному контроллеру UART_TX
M10-5883TX к полетному контроллеру UART_RX
M10-5883 CL к полетному контроллеру I2C_SCL
M10-5883 DA к полетному контроллеру I2C_SDA
M10-5883 G к полетному контроллеру GND
Советы и Примечания
Выравнивание компаса (стрелка вперед и плоское крепление): наклонение магнитометра настоятельно не рекомендуется!
INAV/BetaFLight: CW 270 ° Flip, когда Полетный контроллер стрелок также обращен вперед.
Ardupilot/Миссия Планировщик: вращение нет.
Протокол: Ublox 5 Гц или NMEA 1 Гц
——-
Требуется INAV 5.0.0, Betaflight 4.3.0, ArduPilot 4,1 или новее.
Конфигурация по умолчанию на MAX-M10S с ublox FW 5,1-это одновременный прием GPS, Galileo и BeiDou B1I с поддержкой QZSS и SBAS. По умолчанию ГЛОНАСС отключен.
Beidou B1I (1561,098 МГц) и GLONASS не могут быть включены одновременно. Beidou B1C (1575,42 МГц) и GLONASS могут быть включены одновременно. Прошивка контроллера полета (INAV, Betaflight, ArduPilot) не поддерживает Beidou B1C на данный момент. Таким образом, MAX-M10S не может получить ГЛОНАСС, когда он работает с полетным контроллером (fw INAV, Betaflight, ArduPilot) .
С GPS, Galileo и BeiDou B1I с QZSS и SBAS, MAX-M10s могут получать более чем 30 Sats с HDOP вплоть до 0,55.
Начните с u-blox GNSS FW3.01, timepulse выровнен со временем UTC и это время установлено допустимым только после загрузки leap second. Это может занять до 12,5 мин. Вероятно, PPS светодиодный не будет мигать сразу после GPS имеет 3D фиксированной.
M10-5883 обеспечивает возможность сброса приемника. Прокладка «RST» к земле в течение не менее 100 мс вызовет холодный запуск. Сброс удалит всю информацию и вызовет холодный запуск. Он должен использоваться только как вариант восстановления.
——-
Убедитесь, что Компас/магнитометр находится на расстоянии 10 см от линий электропередачи/ESC/моторов/железного материала
Царапины на керамической антенне являются результатом настройки антенны.
HD камеры (Gopro, Split, Tarsier и т. Д.) могут мешать gps-сигналу, попробуйте выключить hd-камеру до GPS 3D фиксации
Есть сообщения, что Frsky X8R может мешать GPS M9N. Если вы используете X8R и GPS, не можете заблокировать 3D. Выключение питания X8R затем тест.

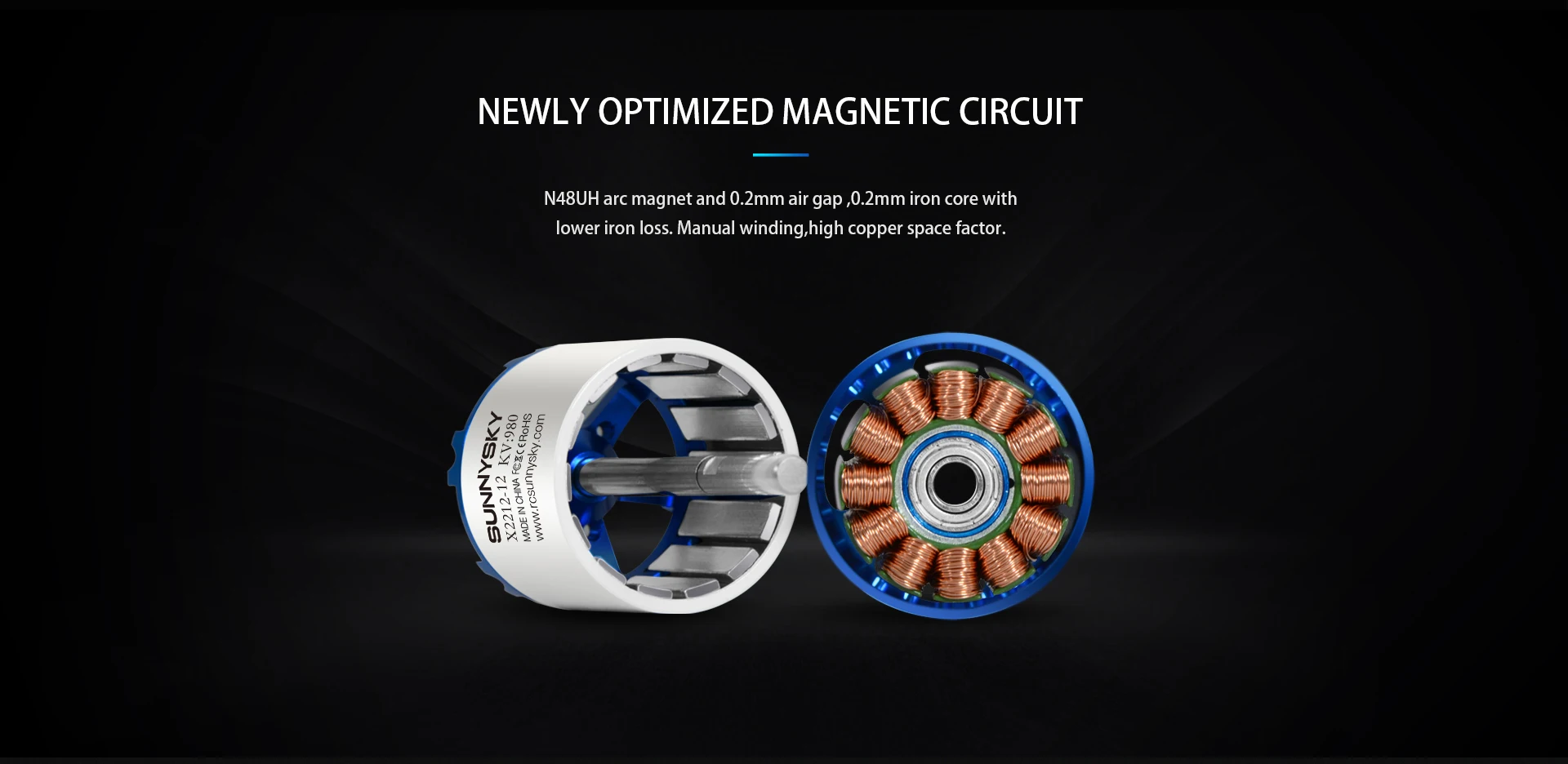

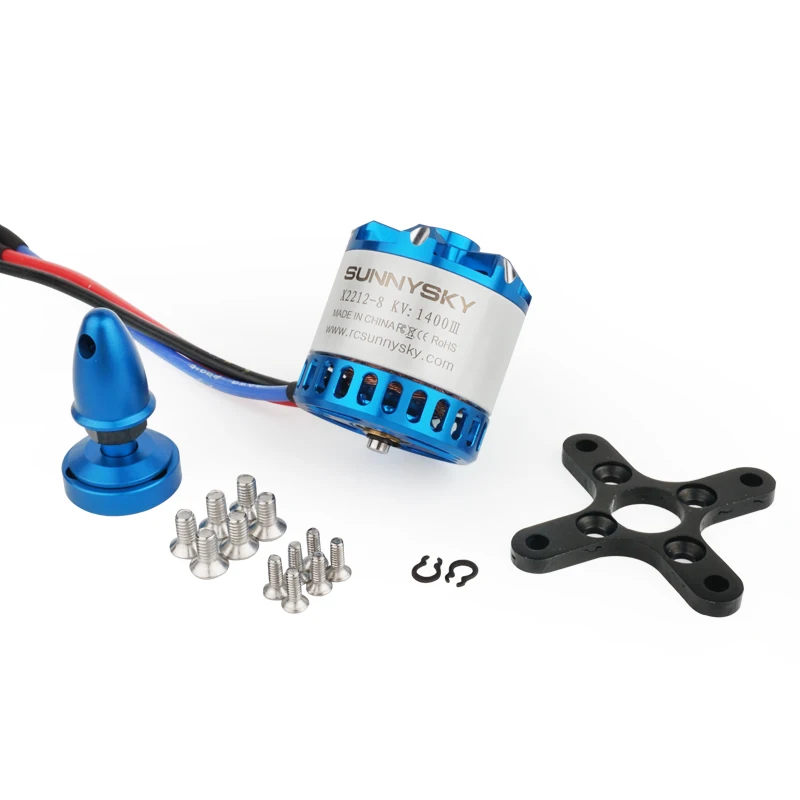

SUNNYSKY X2212 III V3 KV1250 бесщеточный двигатель
Описание
Модель двигателя/кв | X2212-III/ KV1250 |
---|---|
Статор/роторные полюсы | 12N14P |
Внутреннее сопротивление | 54mΩ |
Размер двигателя | Длинный рукав: 27,5 27,5*46,0 мм Короткий рукав: 27,5 27,5*32,5 мм |
Диаметр вала | 3,175 мм |
AWG | 20AWG 100 мм |
Вес двигателя (провод в комплекте) | 59 г |
Вес двигателя (провод исключен) | Нет данных |
Номинальное рабочее напряжение | 3-4S |
Ток без нагрузки | 0.8A/10В |
Максимальная непрерывная мощность | 518 Вт |
Максимальный непрерывный ток | 35A/30S |
Рекомендуется использовать ESC | 30-40A |
Размер пропеллера рекомендуется использовать | APC9047/9060/8060/7060 |
Спецификации FC
- MCU: STM32H743VIH6, 480 МГц, 512кб RAM, 2 Мб Flash
- IMU: ICM42688-P
- Баро: DPS310 (I2C2)
- OSD: AT7456E
- Черный ящик: слот для карты MicroSD (SDIO)
- 7x Uarts (1,2,3,4,6,7,8) со встроенным инверсии.
- 13х ШИМ выходы (12 + светодиодный)
- 6x ADC (VBAT, текущий, RSSI, аналоговый AirSpeed, VB2, CU2)
- 3x светодиодов для FC статус (синий, красный) и 3,3 V Индикатор (красный)
- 2x I2C
- 1х банка
- Удлинитель USB/Beep с Type-C(USB2.0)
- Переключатель с двумя входами камеры
- 9 в (12 В) для выключателя питания VTX
- Высокоточный ток, диапазон 220а
- ADC VB2 делитель напряжения: 1K:20K
- ADC регулятор скорости воздушного напряжения: 20K:20K
Прошивка FC
- INAV: MATEKH743
- ArduPilot: MATEKH743
PDB
- Вход Диапазон напряжения: 6,8 ~ 30V (для детей в возрасте от 2 до 6S LiPo)
- 1x электроколодки ESC
- Разделитель напряжения батареи 1K:20K (масштаб 2100 in INAV, BATT_VOLT_MULT 21,0 in ArduPilot)
- В настоящее время Senor: 220A, 3,3 V ADC (чаша весов 150 в INAV, 66,7 A/V в ArduPilot)
- Резистор: 90A непрерывный, 220A пиковый
Выход BEC 5V
- Предназначен для полетного контроллера, приемника, OSD, камеры, зуммера, 2812 LED_Strip, зуммера, gps-модуля, скорости полета
- Непрерывный ток: 2 А, Макс. 3 А
BEC 9 В/12V Выход
- Предназначен для видеопередатчика, камеры, карданного шарнира и т. Д.
- Непрерывный ток: 2 А, Макс. 3 А
- 12 В вариант с перемычкой
- Для стабильного выхода 9 В/12 В Входное напряжение должно> Выходное напряжение + 1 в
Выход BEC Vx
- Предназначен для сервоприводов
- Напряжение Регулируемый 5V по умолчанию, 6V или 7,2 V через перемычки
- Непрерывный ток: 8 Ампер, Макс. 10 А
- Для стабильного выхода Vx входное напряжение должно> Vx напряжение + 1 в
BEC 3,3 V выход
- Предназначен для Баро/модуля компаса и внешний 3,3 V периферийные устройства
- Линейный регулятор
- Непрерывный ток: 200 мА
Физический
- Крепление: 25×25 мм, Φ2 мм
- Размеры: 44x29x14,5 мм
- Вес: 22g w/ USB/buzzer адаптер
Включая
- 1x H743-WLITE
- 1x USB(Type-C)/звуковой сигнал (пассивный зуммер) Удлинитель
- 1×20 см JST-SH-6P в JST-SH-6P кабель для USB удлинитель.
- 2×20 см JST-GH-4P в JST-GH-4P кабель для CAN & I2C порта
- 1x Rubycon ZLH 35В 470 мкФ конденсатор с алюминиевой крышкой
- Dupont 2,54 шпильки(Плата поставляется без пайки)
-

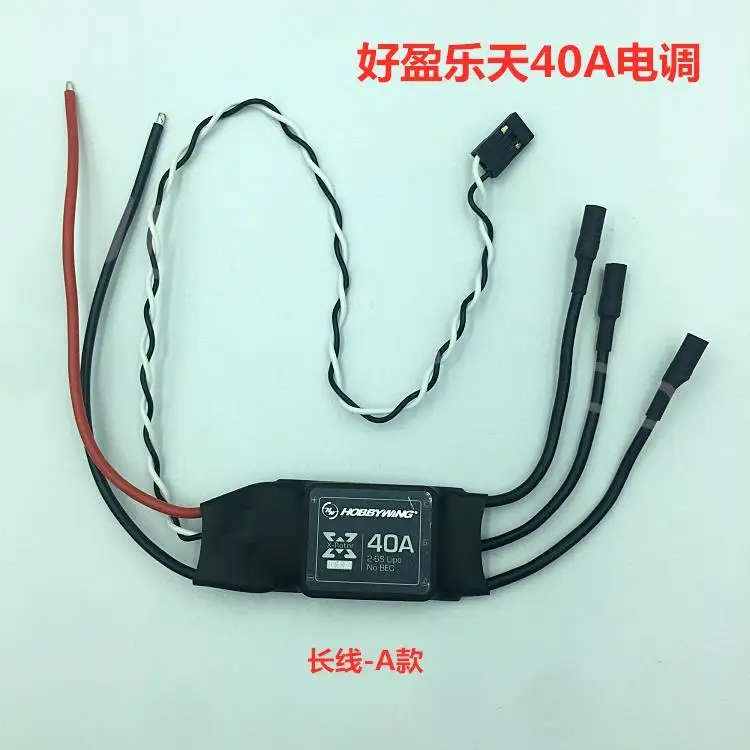

Hobbywing XRotor 40A APAC бесщеточный ESC 2-6S
Высокоскоростной Металлический сервопривод EMAX ES08MDII ES08MD II 12g/1,6/2,0 кг/см
Рабочее напряжение: 4,8 V ~ 6,0 V
Направление STD: против часовой стрелки/импульсный ход 1500 до 1900 usec
Рабочая скорость: 0,12 сек/60 ° 4,8 В; 0,10 сек/60 ° 6 в
Крутящий момент стойла: 1,6 кг. См/21,0 унций. В 4,8 В, 2,0 кг. См/28,0 унций. В 4,8 в
Мертвая полоса: 1 uSec
Шестерни Материал: металл
Длина провода соединителя: 25 см
Тип разъема: Futaba/JR совместимый
Видео передатчик Foxeer Reaper Extreme VTX 2,5Вт 5,8ГГц 40 каналов VTX FPV
Foxeer Cat 3 Mini FPV Мини с низкой задержкой низкий уровень шума 1200TVL 0.00001Lux FPV Ночная камера 2,1 мм PAL/NTSC 4:3/16:9
Foxeer Lollipop 4 Plus 4 + антенна FPV 5,8G дБи Omni Антенна RHCP
Описание
Center Frequency | 5.75GHz |
Gain | 2.6dBi |
Axial Ratio | Close to 1 |
Band Width | 5.5G~6GHz |
Radiation Efficiency | 98% |
SWR | 1.07 at Center Frequency |
Polarization | RHCP/LHCP |
Case Material | PC+ABS |
Weight | SMA/RPSMA: 7.8g |
Straight MMCX: 4.4g | |
Angle MMCX: 4.5g | |
SMA-10CM: 9.7g | |
Angle SMA-15CM: 13.9g | |
UFL : 2.8g | |
UFL Tube Short: 2.9g | |
UFL Tube Long: 3.8g | |
Angle MMCX Tube Short: 4.8g | |
Angle MMCX Tube Long: 6.8g | |
Connector & Length | SMA/RPSMA/Straight MMCX/Angle MMCX: Φ11*60mm |
UFL: Φ11*85mm | |
UFL Tube Short/ Angle MMCX Tube Short: Φ11*95mm | |
SMA-10CM: Φ11*100mm | |
SMA 15CM Angle: Φ11*150mm | |
UFL Tube Long/ Angle MMCX Tube Long: Φ11*165mm | |
Quantity | 2pcs Antennas |
TBS Crossfire Nano Rx Pro – FPV LONG RANGE DRONE RECEIVER Оригинальная профессиональный приемник 500 мощностью 915/868 дальнего радиуса действия
Описание
Команда Blacksheep снова увеличивает дальность/УВЧ игры, без соревнований! ВTBS Crossfire Nano RX ProЯвляется более высокой телеметрией выходной мощности стандартного приемника де-факто FPV. Он упаковывает до 500 МВт выходной мощности и гарантирует, что ваши полеты на 50 км никогда не теряют телеметрию. С Pro версией TBS повышает выходную мощность телеметрии (downlink), не жертвуя компактностью. Тот же форм-фактор, такой же пинут, с 20x мощностью! Конечный результат-Полнодиапазонный приемник, самый маленький размер любого приемника в отрасли с невероятно увеличенным выходом!
Особенности
- 20x мощность стандартного Nano Rx
- Более высокая мощность телеметрии
- 500 мВт выходная мощность (downlink)
- Приемник полного диапазона
Технические характеристики
- Выходная мощность: до 500 мВт
- Вес: 0,5 г (только приемник)
- Входная мощность: + 3,3 V до 8,4 V
- Требуется: прошивка V6.14
- Размер: 11 мм x 18 мм
Включает в себя
- 6x 30awg кремниевые соединительные провода (2 черный, 2 красный, 1 белый, 1 желтый)
- 1x TBS Crossfire Immortal T антенна
- 1x TBS Crossfire Nano приемник Pro
- 1 запасная термоусадочная трубка
- 1x штыревой разъем (1×4)
