Введение:

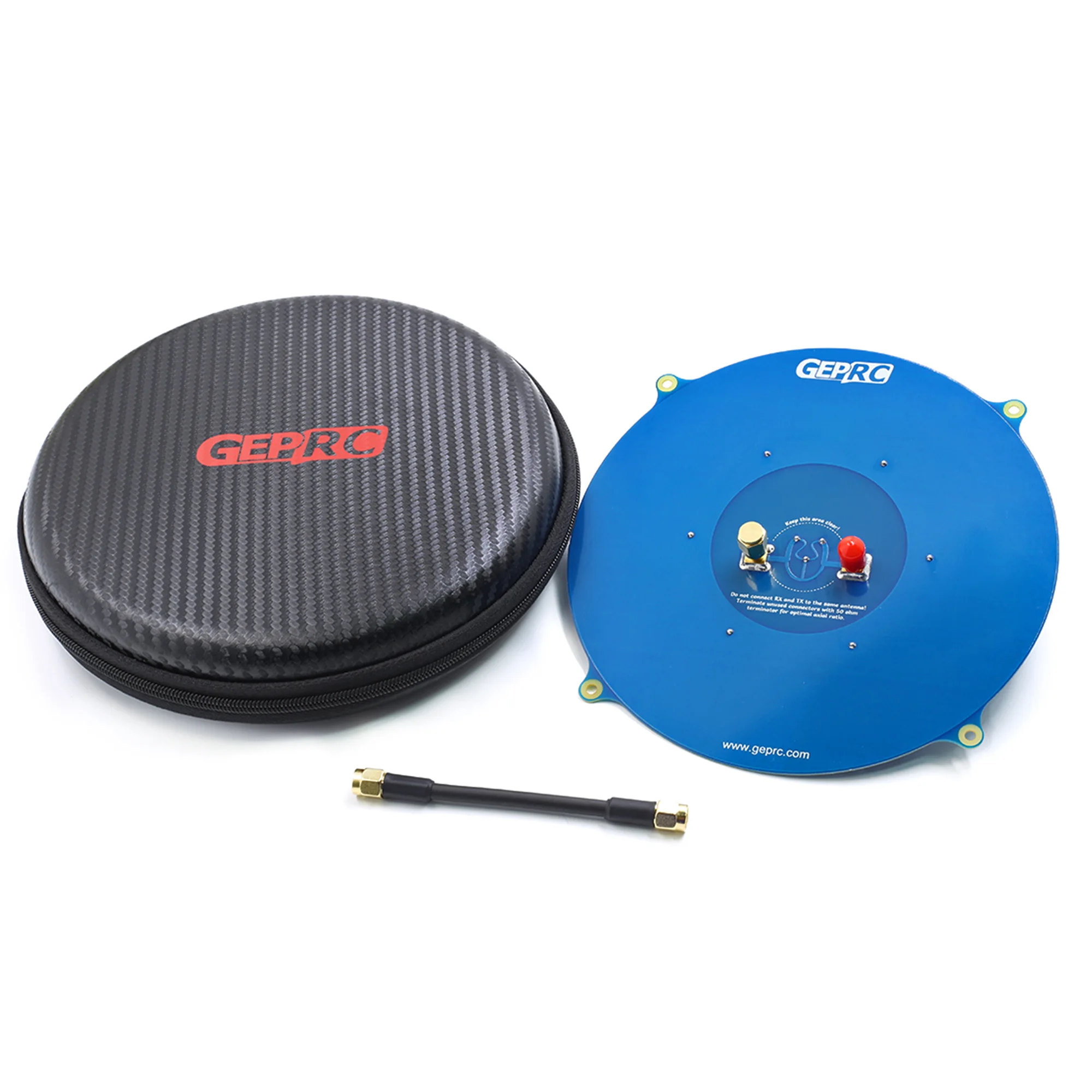

Антенна с тройным соединением-это направленная круглая поляризационная антенна на основе оригинальной тройной антенны-1.

Используется набор из семи соединяемых пластырей, что приводит к значительному увеличению прибыли. Эта антенна не рекомендуется для общей FPV из-за ее достаточно узкой ширины луча,

Но он отлично подходит для дальних полетов.

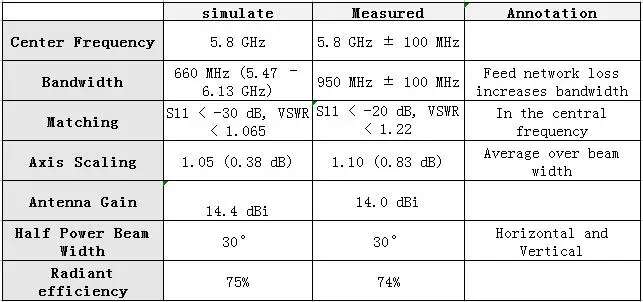

Спецификация:

Особенности:

Хорошая эффективность излучения. Большинство патчей FR4-based очень эффективны, потому что FR4 очень плохо работает на частоте 5,8 ггц. Кроме того, большинство массивных антенн имеют более высокие потери в сетях питания. Конструкция использует соединительные патчи, чтобы сохранить питающую сеть простой и уменьшить эти потери.

Очень хорошее соотношение вала, не только перпендикулярно Заплатке, но и эксцентрично.

Высокое усиление, но не выше теоретического усиления массива с семью элементами. Это связано с тем, что максимизация коэффициента усиления в высоком боковом и плохом осевом коэффициенте.

Очень низкая боковая Доль, почти вся энергия концентрируется в основной доле. Это увеличивает ширину основной доли, но добавляет немного усиления.

Имитация схемы

Измеренный Рисунок:

Измерение фургона:
